PLAIN HORIZONTAL

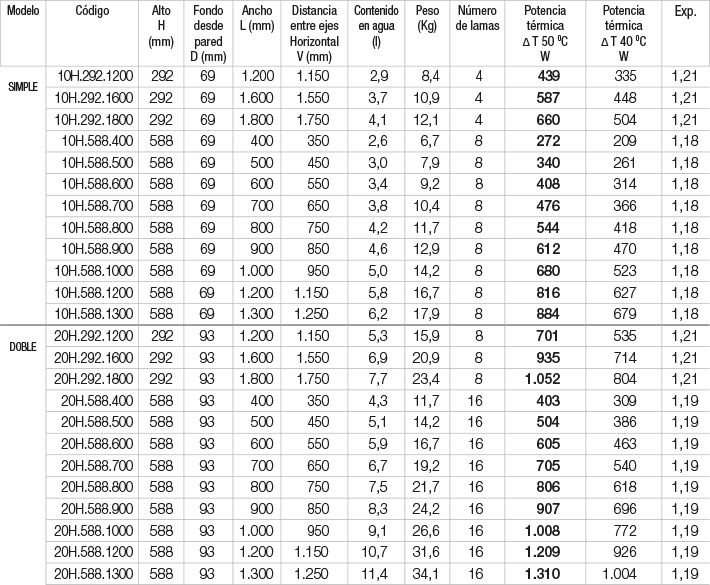

DATOS TÉCNICOS

Material Acero
Conexiones 1/2”
Presión máxima de ejercicio 8 bar
Lamas planas 70×8 mm
Colector redondo 38 mm
Temperatura máxima de ejercicio 95 ºC
Disponible en medidas estándar (consultar otras medidas)
Acabado Blanco RAL 9016 o gris con textura
Instalación Horizontal

OBSERVACIONES

Para instalaciones bitubo se recomienda conectar la ida y el retorno por la parte inferior.

Para instalaciones monotubo se debe instalar por la parte inferior del radiador y con la sonda suministrada con la válvula monotubo.

Las distancias entre ejes aquí indicadas, son medidas de fabricación del radiador. Antes de realizar la instalación, deben asegurarse las distancias a dejar, en función de las válvulas que vayan a instalar.
